Fabrication d'une batterie électronique
Making an electronic drumkit
En fait PILOU , rêvait d'avoir une batterie depuis bien longtemps. Une batterie coûte assez cher, ça prends de la place... Alors, comme je suis électronicien de métier, et assez bricoleur, j'ai décidé de lui fabriquer sa batterie pour son noël 2008.
Pilou, my son had a dream, to have a drum. A drum is expensive, take a large place... So... As I am electronician, I started to make an electronic drumkit for his 2008's christmas.
J'ai décidé de ne pas trop m'ennuyer à fabriquer les drumpads et j'ai acheté des pads d'exercice (silencieux) de marque REMO (19€ l'unité à la BAGUETTERIE). Ils sont modifiés pour transmettre le signal électronique.(MODIFICATION DES PADS) Je compte détecter les coups de baguette avec un PIEZO. On trouve des piezo un peu partout en électronique, par exemple lorsque vous avez un appareil qui fait "bip" c'est bien souvent avec un piezo. Un piezo est comme un petit haut parleur, il vibre lorsque on lui applique un signal alternatif, et inversement, lorsqu'il vibre, il crée un signal alternatif. C'est ce minuscule signal, que je vais récupérer, amplifier, et donner à mon µcontroleur de la famille PIC MICROCHIP qui va reconnaître si le coup de baguette est fort ou faible, et envoyer à mon clavier ou à mon PC un signal MIDI qui déclenchera le son fort ou faible.
I have no time to make drumpads, and no money to buy them. There are practice pads (no sound, no electronic) that are not expensive "REMO pads". They cannot be used without some mods. (here to see how) A piezo, in this case, is like a microphone and produce a small electric signal. This signal is amplified and sended to a programed PIC µcontroller witch converts the amplitude of the electric signal to GENERAL MIDI format.
Un
piezo coûte au plus quelques euros (piezo
cost few euro)
J'ai récupéré aux encombrants un pieds de bureau réglable en hauteur, un p'tit coup de peinture noire et HOP
Voici le plan réel de la version terminée et fonctionnelle
Schematic diagram of the pad to midi drumbox
Cliquer sur l'image pour l'avoir en haute résolution (click to have high resolution)
Nomenclature des composants (Electronics you need)
merci de cliquer sur la pub ci-dessous, si le montage vous plait !

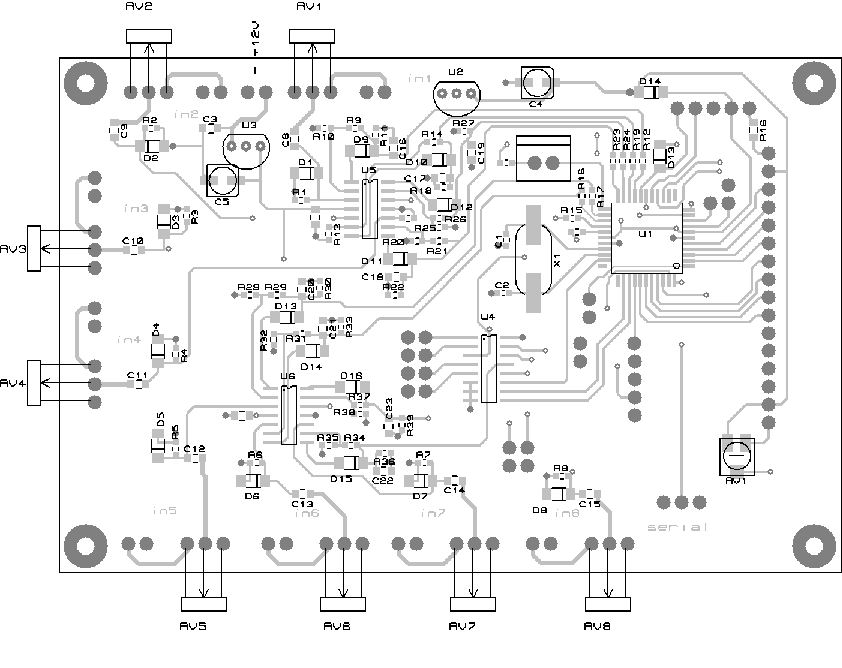

Le circuit imprimé (the printed circuit board)
Cliquer sur l'image pour l'avoir en haute résolution (click to enlarge)
Cliquer sur l'image pour l'avoir en haute résolution
Les fichiers GERBER de fabrication du circuit imprimé (Gerber files to make the pcb)
J'ai 1 PCB en rab
Le programme du PIC16F877 (On programme directement sur le circuit imprimé)
Download program for the micro controller (must be programmed on the board)
Attention CONFIGURATION BIT = HS
Circuit imprimé (fin novembre 08) en cours de montage, un "pick" de guitare est à côté pour donner l'échelle
A guitar "pick" to give scale. The PCB has two layers with metallized holes
PCB avec tous ces composants montés le 2 dec 08
Voilà tout fonctionne bien aujourd'hui. Les boutons permettent de changer l'instrument midi de la voie désirée, de régler le "treshold" c'est à dire le niveau de déclenchement du piezo afin de ne pas avoir de déclenchements intempestifs dus à des vibrations par exemple, de régler le "retrigger" temps en milli secondes pour autoriser un nouveau déclenchement, de régler aussi le volume minimal de sortie midi pour chaque voie.
Now the "drumbox" works fine. You can adjust the treshold (minimum level of the piezo to be detected), adjusting the retrigger (time before re trigging in milli seconds), adjusting the min output level (midi of course) for all chanels.
TOUT cela est bien beau, le seul défaut... c'est qu'il faut brancher le module "controlleur" à un clavier ou PC midi, pour obtenir les sons. De ce fait, je suis en train d'étudier une future version qui sera complétement autonome. On téléchargera des samples WAV 16bits 44.1KHz (qualité CD) dans la mémoire du module, qui sera piloté par un DAC (convertisseur DIGITAL -> ANALOGIQUE)
That's all... Just one thing, in the future, I think making another kind of module with some memory (downloadable WAV in 16bits 44.1KHz) embedded for each instrument. In this case, the module doesn't need to be plugged to a computer or a keyboard to have sounds (great for live !)
A venir donc....
